selbsterhärtende Bohrspülung

Drill-mix^®

HDD-Bohrung

Drill-mix® ist eine selbsterhärtende Bohrspülung für das Horizontalbohrverfahren. Der Einsatz von Drill-mix® gewährleistet eine komplette und homogene Verfüllung im Ringraum. Im erhärteten Zustand können Setzungen im Erdreich, die zu Beschädigungen an dem verlegten Rohr führen, dauerhaft verhindert werden. In kritischen Bereichen, wie zum Beispiel unter Häusern oder Bahntrassen schützt Drill-mix® vor Setzungsschäden.

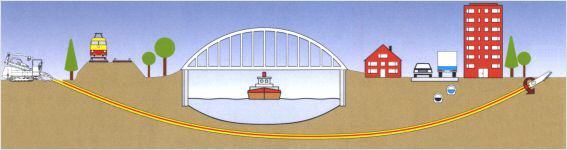

Horizontalbohrungen (HDD)

Wie funktioniert das Horizontalbohrverfahren (HDD)? Klicken Sie hier, um eine Animation zu sehen. (Dauer: 3:31 min, Grösse: 4,5 MB)

Konventionelle Bohrspülung

Eine Bohrspülung ist in der Regel ein Bentonit-Wasser-Gemisch, das mittels hochtourigem Spezialmischer zu einer Suspension aufbereitet wird. Zur gezielten Steuerung der rheologischen Eigenschaften werden der Suspension auch Hilfsmittel, meist Polymere, zugegeben. Bohrspülungen dienen im Wesentlichen zur Stützung eines Bohrloches und zum Austrag des erbohrten Bodenmaterials.

Das Problem

Das nachträgliche Verpressen von Ringräumen mit zementhaltigen
Verfüllbaustoffen ist bei HDD – Projekten oftmals problematisch und führt zu
undefinierten Gemischen in den Ringräumen:

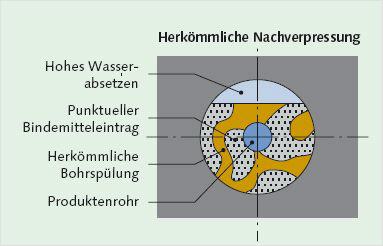

herkömmliche Nachverpressung

Die Folgen:

• Zusätzlicher Misch- und Materialaufwand ist nötig
• Die komplette Verdrängung der Bentonitspülung ist häufig unzureichend
• Unkontrollierte Vermischungen von Bentonitspülungen mit Zement führen zur Destabilisierung im Ringraum

Herkömmliche Bentonitsuspensionen verlieren allmählich ihre Stützfunktion. Wenn die beim Bohren entstandenen Hohlräume aber nicht dauerhaft stabilisiert werden, kann das zu Absackungen und großen Schäden an den Leitungssystemen, Straßen, Wegen und Gebäuden führen.

Hier sehen Sie einige Beispiele:

zum Vergrössern bitte auf die Bilder klicken.

Die Lösung:

Drill-mix®, die selbsterhärtende Bohrspülung für das Horizontalbohrverfahren.
Selbsterhärtende Bohrspülungen gewährleisten eine komplette Verfüllung im Ringraum und schützen dadurch dauerhaft von Setzungsschäden... (weiter nächste Seite)
