HDD-Bohrspülungssysteme
Unterschiede
Generell ist bei Bentoniten für die Horizontalbohrtechnik zwischen Einsackprodukten und Mehrkomponentensystemen zu unterscheiden.
Einsackprodukte
Bentonitprodukte, die aus einer vorgefertigten Mischung von Na-Bentonit und speziellen Additiven (Polymere, Salze) bestehen und sich durch extrem einfache Handhabung auszeichnen. Einsackprodukte haben sich insbesondere im Bereich der sehr flexibel und mobil arbeitenden kleineren HDD-Bohranlagen durchgesetzt.
Marsh-Trichter
Der Einsatz ist in allen für das Horizontalbohren geeigneten Böden möglich, die Anpassung an verschiedene Bodenarten erfolgt nur über die einzusetzende Menge. Kontrollmessungen häufig nur mit Hilfe eines Marsh-Trichters und Vergleich mit den Vorgaben des Herstellers.
Die enthaltenen Additive bewirken eine optimale Pumpbarkeit, ein hohes Austragvermögen, geringe Filtrationswerte und eine Basis-Inhibierung von Tonformationen. Darüber hinaus besteht durch den Polymeranteil für das verwendete Bentonit ein Schutz gegenüber äußeren Einflüssen aus dem Boden oder aus dem Grundwasser. Nicht selten sind in diesen Einsackprodukten bereits Additive zur Aufbereitung (Enthärtung) des Anmischwassers enthalten, so dass auch eine diesbezügliche Prüfung und Vorbehandlung entfallen kann.
Mehrkomponentensysteme
Basis dieser Systeme sind Natriumbentonite mit nur geringem oder keinem Anteil an Additiven. Die entsprechend der Baugrund- oder Bohrungsverhältnisse erforderlichen Spülungsparameter werden bei Bedarf durch Zugabe von geeigneten Additiven (Polymere, Salze, Alkalien, innerte Zuschlagstoffe) im Mischtank auf der Baustelle eingestellt. Mehrkomponentensysteme erfordern ein gewisses Maß an Erfahrung im Umgang mit Spülungsprodukten und teilweise auch die Möglichkeit einer messtechnischen Überwachung der Parameter auf der Baustelle. Sie haben jedoch den Vorteil, dass die Zugabe der Additive weitaus exakter an die jeweiligen Erfordernisse angepasst und bei sehr einfachen bohrtechnischen Bedingungen der meist preiswertere Basisbentonit auch ohne oder nur mit sehr geringer Zugabe von Additiven erfolgreich eingesetzt werden kann. Bewährt haben sich diese Systeme vor allem auf großen HDD-Bohranlagen und bei erfahren Bohrcrews kleinerer Anlagen.
Die Additive zur qualitativen Aufwertung der Bentonite bzw. zur Einstellung der erforderlichen Spülungsparameter (Viskosität, Gelstärke, Schutzkolloid, Wasserverlust, Toninhibierung, Reibungsminderung, Benetzung, pH-Wert Einstellung) werden in der Regel von den Herstellern und Lieferanten des Basisbentonites mit angeboten.

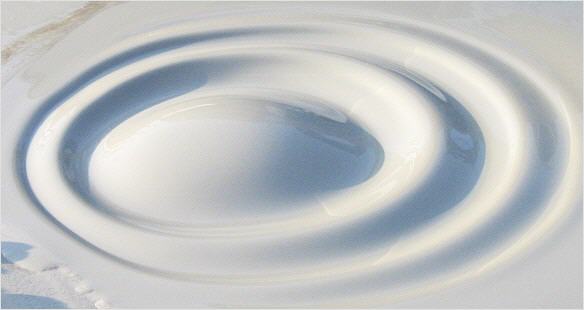

Spülungsreturn aus einem Bohrloch
